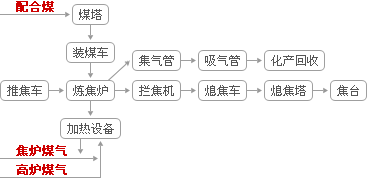

按一定比例配好的煤，由备煤系统经皮带输送至煤塔 ，通过煤车将煤装入炭化室。煤在炭化室内隔绝空气加热，在加热过程中分解出荒煤气，由炭化室顶部经上升管 、桥管 、集气管至吸气管，在桥管和集气管上有冷却煤气用的氨水喷嘴 ，喷洒氨水。氨水蒸发吸收大量的热量，使荒煤气的温度由700-850℃左右降至80-100℃。荒煤气中所含的绝大部分焦油(约70％)冷凝在集气管中，随氨水和荒煤气一起经吸气管至气液分离器 。在此，荒煤气与氨水焦油分离。荒煤气至煤气净化，经冷却、回收、净化成为净煤气，供给用户或送回焦炉加热 。氨水和焦油流至焦油澄清槽，澄清后部分氨水由循环泵打回焦炉，焦油由泵送至焦油贮槽，焦油可加工出多种化产品 。炭化室中煤的固态残留物，经过一定时间成为焦炭，成熟的焦炭由推焦车推动焦饼经拦焦车导焦槽进入熄焦车，熄焦后放入凉焦台，经皮带送到筛焦楼，将焦炭按块度的大小进行分级以供给不同的用户。
